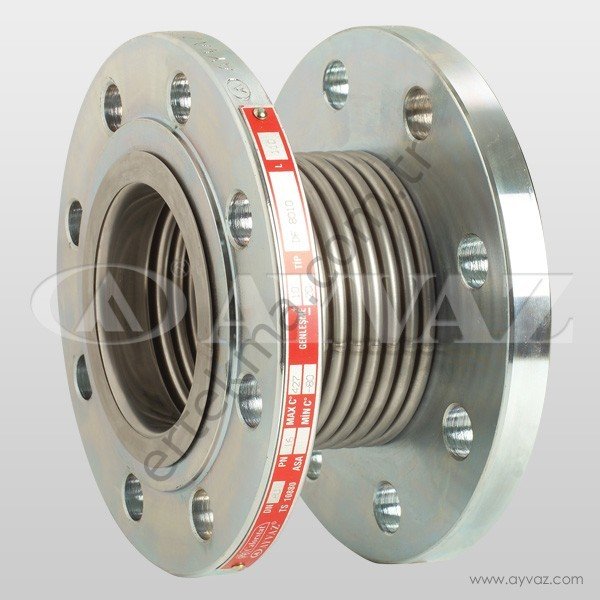

MKDF-30 Metal Körüklü Standart Kompansatör - Döner Flanşlı

Eksenel Metal Körüklü Kompansatör

Eksenel kompansatörler, oluşan ısıl genleşmeyi boru ekseni boyunca absorbe eden genleşme parçalarıdır. Borulama sistemi kendi içerisinde muhtelif genleşme bölümlerine ayrılarak sabit noktalar vasıtası ile izole edilirler. Böylece bir genleşme bölgesinde oluşan hareket, bu bölge içerisinde kullanılan eksenel kompansatör vasıtası ile emilir.

Eksenel genleşmeli kompansatörler, standart 30 ve 60mm genleşmeli olarak imal edilmekle birlikte istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür. Layner malzemesi opsiyonel olarak kullanılmakta olup, akışa düzgünlük vermek ve körük ile akışkan arasındaki bağlantıyı kesmek maksadıyla kullanılmakatır. Kullanılan akışkan sıcaklık ve basıncına bağlı olarak körük malzemesi, et kalınlığı ve kat sayısı dizayn edilmektedir.

Bağlantılar:

Döner Flanşlı

Sabit Flanşlı

Kaynak Boyunlu

Yivli

Dişli

Yapısı:

Dizayn ve üretim: EJMA standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN 2401 standartlarına uygundur.

Malzeme Yapısı:

Körükler ve laynerler DIN 17440'a uygun olarak paslanmaz çelik, bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilir. Diğer malzemeler isteğe bağlı olarak üretilebilir.

Nominal Çap:

DN 25(1") - DN 2600 (104")

Basınç Değerleri:

Eksenel metal körüklü kompansatörler standart PN16 basınç sınıfında üretilmekte olup, daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.

Sıcaklık Aralığı:

Malzeme yapısına göre - 196°C den + 600°C e kadar

Uygulama:

Her çeşit boru hattında termal denge ve mekanik genleşme.
