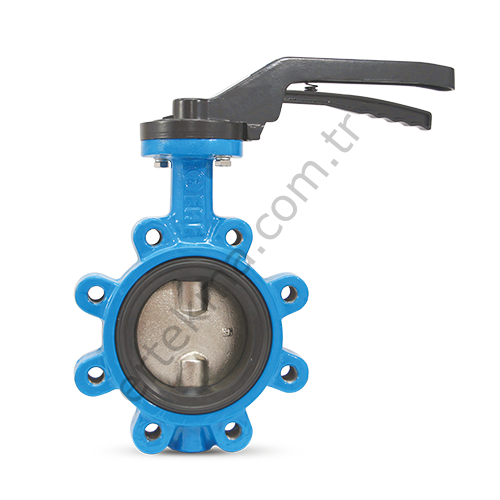

3600 Kelebek Vana - Lug - SS304 (Paslanmaz)

 e-Katalog

ÜRETİM STANDARTLARI
DN 40—DN 400 PN 16
Tasarım	TS EN 593
Bağlantı	FLANŞLI  TS EN 1092-2 / ISO 7005-2
Alından Alına Boyutlar	TS EN 558 Seri 20 ISO 5752 Seri 20
Testler	TS EN 12266-1
Markalama	TS EN 19

ÖZELLİKLERİ

FAF3600 Paslanmaz Klapeli Lug Tip Kelebek Vana, boru hattına dik olan eksende, kendi etrafında çeyrek tur (90 derece) döndürülerek çalıştırılan klape ve vana iç çeperlerine giydirilmiş conta sayesinde %100 sızdırmazlık sağlar.

• Açma-kapama ve oransal akış kontrolü amacıyla kullanılabilir.
• Tek flanşla montaj yapılabilir, hat sonu vanası olarak kullanılabilir.
• Paslanmaz çelik klapelidir ve EPDM, NBR ve VITON conta seçenekleriyle çeşitli akışkanlarla farklı uygulamalarda kullanımı mümkündür.
• Diğer vanalara kıyasla küçük boyutuyla; hafif olması, kolay montajı ve az yer kaplamasının yanında ekonomik olması avantajını da sunar.
• FAF Vananın çift milli tasarımıyla basınç kaybı asgari seviyededir.
• Vana gövdesinin iç ve dış yüzeyleri elektrostatik toz epoksi boya ile kaplanır. En zorlu şartlarda vanaların uzun ömürlü, sorunsuz çalışması sağlanır.
• Vana üzerindeki tepe flanşına ara parça kullanmadan aktuator montajı yapılabilir.

UYGULAMA ALANLARI

Sıcak Su, Soğuk Su, Buhar, Atık Su, Su Dağıtım, Su Arıtma, Isıtma-Soğutma Havalandırma, Tekstil,
Kimyasal akışkanlar, Gıda, Petrol

SICAKLIK

+130 °C (EPDM)
+100 °C (NBR)
+220 °C (VITON)
