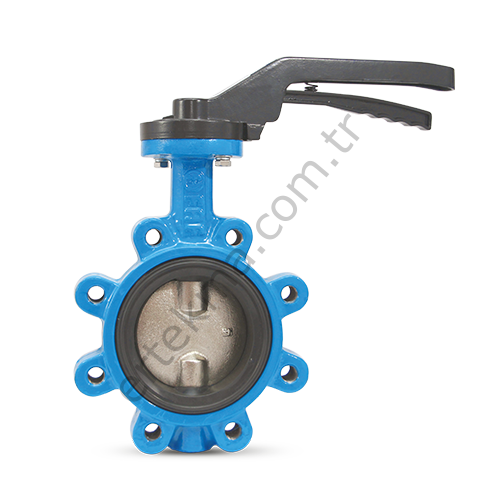

3650 Kelebek Vana - Lug - Nikel (Sfero)
e-Katalog
| ÜRETİM STANDARTLARI | |
| DN 40-DN 300 PN 16 |
|
| Tasarım | TS EN 593 |
| Bağlantı | FLANŞLI TS EN 1092-2 / ISO 7005-2 |
| Alından Alına Boyutlar | TS EN 558 Seri 20 ISO 5752 Seri 20 |
| Testler | TS EN 12266-1 |
| Markalama | TS EN 19 |
ÖZELLİKLERİ
FAF3650 Sfero Klapeli Lug Tip Kelebek Vana, boru hattına dik olan eksende, kendi etrafında çeyrek tur (90 derece) döndürülerek çalıştırılan klape ve vana iç çeperlerine giydirilmiş conta sayesinde %100 sızdırmazlık sağlar.
Açma-kapama ve oransal akış kontrolü amacıyla kullanılabilir.
Tek flanşla montaj yapılabilir, hat sonu vanası olarak kullanılabilir.
Sfero döküm + Nikel kaplama klapelidir ve EPDM, NBR ve VITON conta seçenekleriyle çeşitli akışkanlarla farklı uygulamalarda kullanımı mümkündür.
Diğer vanalara kıyasla küçük boyutuyla; hafif olması, kolay montajı ve az yer kaplamasının yanında ekonomik olması avantajını da sunar.
FAF Vananın çift milli tasarımıyla basınç kaybı
asgari seviyededir.
Vana gövdesinin iç ve dış yüzeyleri elektrostatik toz epoksi boya ile kaplanır. En zorlu şartlarda vanaların uzun ömürlü, sorunsuz çalışması sağlanır.
Vana üzerindeki tepe flanşına ara parça kullanmadan aktuator montajı yapılabilir.
UYGULAMA ALANLARI
Sıcak Su, Soğuk Su, Buhar, Atık Su, Su Dağıtım, Su Arıtma, Isıtma-Soğutma Havalandırma, Tekstil, Kimyasal akışkanlar, Gıda, Petrol
SICAKLIK
+130 °C (EPDM)
+100 °C (NBR)
+220 °C (VITON)
