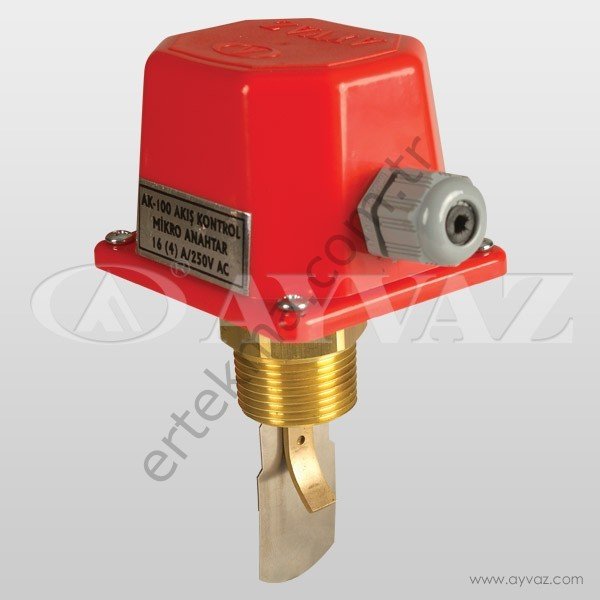

Akış Kontrol Şalteri / AK-100
Akış Kontrol Şalteri (AK-100)
Ayvaz AK-100 Akış Kontrol Şalterleri; ısıtma, havalandırma, soğutma ve diğer tesisatlarda güvenlik donanımı olarak veya bir akımın varlığını haberdar etmek için kullanılmaktadırlar.
Yapısal Özellikler:
Bu tipten iki konumlu elektromekanik regülatörler hassas elementlerden yapılmış olup, sinematizm grubundan elektrik kumanda donanımlıdır.
Malzeme Yapısı:
Basınç Ayar Plakaları - AISI 304 Paslanmaz Çelik
Bağlantı: Dişli (1”)
Basınç Değerleri: Maks. 16 bar’a kadar
Çalışma Sıcaklığı: Maks. çalışma sıcaklığı 90 ºC
Uygulamalar:
-Isıtma, havalandırma ve soğutma tesisatları
Montaj:
Sıvının yönü okla gösterilen yöne uygun olmalıdır. Asıl gösteren element 3 paletten oluşmaktadır. Bu üç paletin uzunlukları çeşitlidir ve birbirlerine bağlıdır. Boruların çaplarına göre aşağıda açıklandığı şekilde takılmalıdır:
• 1" borular için en büyük 2 paleti çıkarın
• 2" borular için en büyük paleti çıkarın
• 3" borular için 3 paleti de kullanın.
3", 4" ve 5"lik borular için ek olarak verilen paleti kullanın ve bunu 92, 117 ve 143 mm'ye kısaltın
• 8"-12" borular için ek paletlerin tümü kullanılmalıdır.
Elektrik bağlantısı:
Bağlantıları geçerli normlara ve istenilen kullanıma göre yapın. Elektrik bağlantılarının yapılabilmesi için kapağın çıkartılması gerekir.
Çalıştırma:
Montajı ve elektrik bağlantılarını kontrol edin. Cihaz fabrikada minimum diferansiyele göre ayarlanmıştır. Değerleri değiştirmek istiyorsanız, kapağın içindeki mikro switch'in yanındaki vida ile oynayınız.
