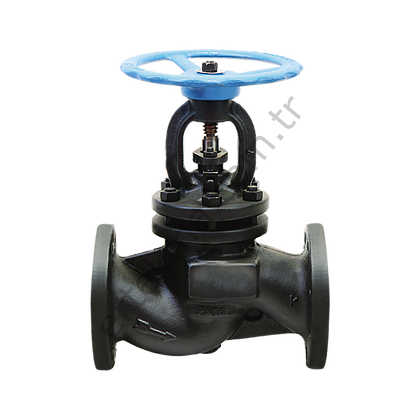

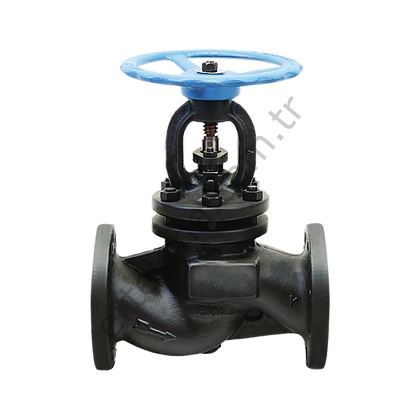

Baskılı Globe Vanalar
BASKILI GLOBE VANA
Globe Vana
Kullanıldığı akışkanlar
• Buhar
• Kızgın Yağ
• Su, sıcak su, kızgın su
• Basınçlı hava, LPG
• Akaryakıt
• Isı transfer yağları
• Kimyasallar vb. akışkanlarda
Avantajları
• Asbest içermez
• Enerji tasarufu sağlar
• Devamlı bakım gerektirmez
• Atmosfere sızdırmaz
• Çevreyi kirletmez
• Sızdırmazlık yüzeyinde aşınma olmaz
• Ekonomik servisi kolaydır
• Ringler vana tesisata bağlı iken değiştirilebilir
Kullanılan Sektörler
• Enerji üretimi
• Rafineriler
• Petrokimya tesisleri
• Kimya sektörü
• Gıda tesisleri
• Kağıt fabrikaları
Sızdırmazlık sistemi
• Sit ile subabın sürtünmesiz oturması ile metal metale sızdırmazlık
• Gövdeden atmosfere olan sızdırmazlık tel örgülü grafit conta veya grafit conta ile sağlanır.
• Milden atmosfere olan sızdırmazlık ise elastiki sızdırmazlık ringlerinden oluşan salmastra kutusu ile sağlanmaktadır.
Çap DN 15-300 (1/2"-10")
Basınç PN 16 - PN 25 - PN 40
Sıcaklık 400 °C maksimum
Malzeme GJL250 Demir Döküm
0.7040 Sfero Döküm
1.0619 Çelik Döküm
1.4408 Paslanmaz Çelik Döküm
Bağlantı şekli Flanşlılarda DIN EN 1092-2 Dişlilerde
DIN EN ISO 228-1 Soketlilerde DIN EN 12760
Alın kaynaklı DIN EN 12627
Dış ölçüler Flanşlılarda DIN EN 558/1.seri Dişlilerde
DIN EN 3202-4/M9 Soketlilerde DIN EN 3202-4/M9
Renkler Demir Döküm - Gri
Sfero Döküm - Yeşil
Çelik Döküm - Mavi
Paslanmaz Çelik Döküm - Metalik
