Emniyet Ventili / Paslanmaz Çelik L-9

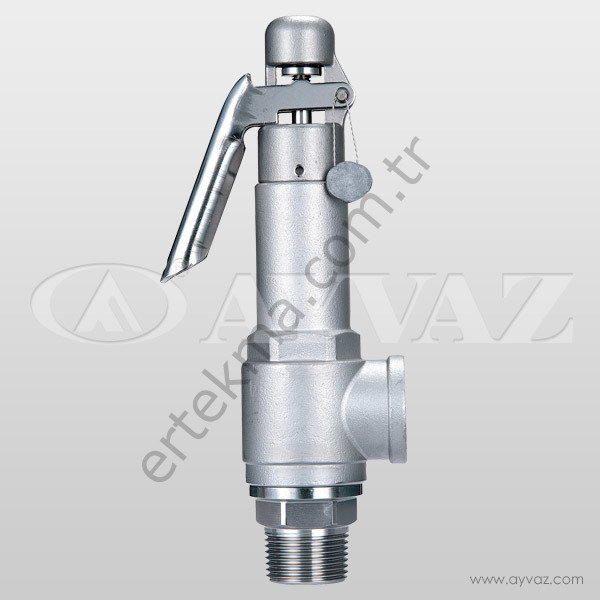

L9-LS Paslanmaz Çelik Dişli Emniyet Ventili
Farklı akışkanlara ve belli bir basınca göre dizayn edilmiş olan sistemlerin tüm olumsuzluklara karşı korumaya alınması için, dizayn basıncı belli bir değer üzerine çıktığında akışkanın (buhar, sıvı, gaz) kontrollü olarak tahliye edilmesini sağlayan vanalara emniyet ventili denir.
Basınçlı kaplarla ilgili alınması gereken emniyet kuralları içerisinde, basınçlı kap genellikle 2 adet emniyet ventili ile techiz edilmektedir.
Emniyet Ventilinin Görevi
Sistem basıncının, ventilin ayar edildiği basınç değerinin üzerine çıkması halinde belirli miktarda buhar, gaz veya sıvıyı tahliye eder. Böylelikle emniyet altında tutulması istenen basınç sistemini müsaade edilmeyen basınç yükselmelerine karşı korur.
Emniyet ventilini mümkün olan en az basınç düşümü ile tekrar kapamalı ve ventil sonraki açmaya kadar sızdırmaz olarak kalmalıdır. Emniyet ventili; tam tahliye kapasitesine, ayarlanan basıncın maksimum %10 basınç artmasıyla ulaşır.
Emniyet ventilinin kapama basıncı: Sıkıştırılabilen maddelerde ilk açma basıncının (ayar basıncının) maksimum %10, sıkıştırılamayan maddelerde ise maksimum %20 altındadır.
İşletme ve Bakım Bilgileri
Emniyet ventilleri zaman zaman blöf kolu vasıtası ile tahliye yaptırılmalıdır. Böylece emniyet ventilinin normal çalışıp çalışmadığı kontrol edilmiş olduğu gibi içerisinde pislik toplanması önlenmiş olur. Emniyet ventilleri sistem bütününde diğer tüm ürünlerin çalışmadığı durumda sistemi korumak için daima çalışmaya hazır durumda olması gerekmektedir. Bu durumun sağlanabilmesi için emniyet ventilleri temiz olmayan akışkan ve dış ortam durumlarında revizyon ve bakıma tabi tutulmalıdır.
Malzeme Yapısı:
Gövde: AISI 304 Paslanmaz Çelik
Sit AISI 304 Paslanmaz Çelik
Disk: AISI 304 Paslanmaz Çelik
Yay: AISI 304 Paslanmaz Çelik
Bağlantılar:
Dişli
Nominal Çap:
DN15 (1/2”) – DN50 (2”)
Basınç Değerleri:
2 - 10,5 bar’a kadar (L9-LS modeli)
10,5 - 20 bar’a kadar (L9-LS modeli)
Sıcaklık Aralığı:
-5°C’den 290°C’ye kadar
Uygulamalar:
- Su
- Korozif olmayan gaz
- Korozif gaz
- Hava ve buhar
