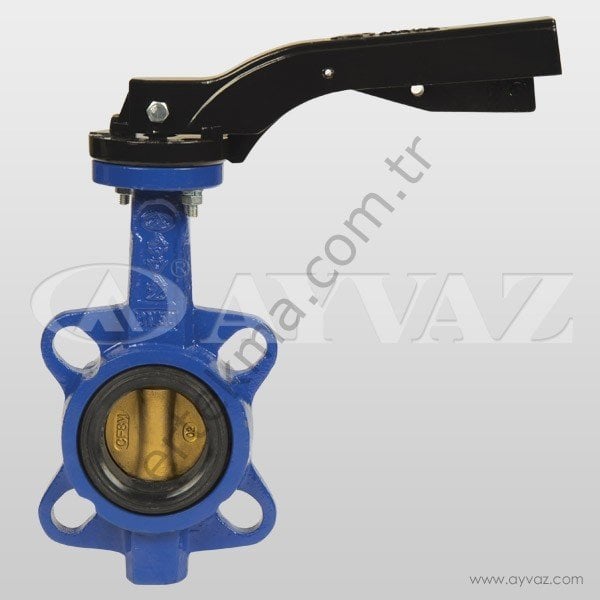

Kelebek Vana / Wafer Tip KV – 17

KV-17 Wafer Tip Kelebek Vana

Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapmaktadır.

Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.

Ayvaz KV-17 Wafer Tip Kelebek Vanalar DIN standartlarındaki flanşların arasına monte edilecek şekilde ve kolla çalıştırılmaya uygun olarak dizayn edilmişlerdir. Vana lastiği ve disk uygun ortam için değişik malzemelerden temin edilebilir.

Tüm çaplar için redüktör tavsiye edilir. DN300 üzeri için yalnızca redüktörlü olarak üretilir.

Malzeme Yapısı:
Gövde: Sfero Döküm GGG 40.3
Klape: Alüminyum Bronz
Conta: NBR

Bağlantılar:
Wafer Tip

Nominal Çap:
DN 40-300 (PN16)
DN 350-600 (PN10)

Basınç Değerleri:
Maks. 16 bar'a kadar

Sıcaklık Aralığı:
Malzeme yapısına göre -10ºC’ den 80ºC’ ye kadar.

Uygulamalar:
-Isıtma, havalandırma ve iklimlendirme sistemleri
-Su arıtma ve dağıtım sistemleri
-Maden sanayii
-Gemi inşaası ve sondaj tesisleri
-Gıda ve kimya işletmeleri
-Petrol ve gaz prosesleri
-Yangın söndürme sistemleri
