Oransal Kalkışlı Emniyet Ventili

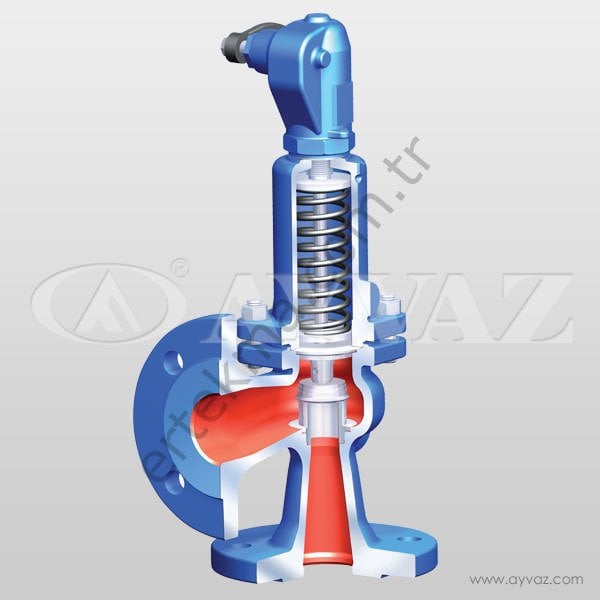

ARI-SAFE 920 Serisi Oransal Kalkışlı Emniyet Ventili
ARI-SAFE 920 serisi, yay yüklü oransal kalkışlı emniyet ventilleridir. Malzeme; demir döküm, sfero döküm, çelik döküm ve paslanmaz çelik olarak sunulabilir. Sistemlerde istenmeyen durumlarda sistemde ani basınç yükselmeleri, insana ait hatalar ve buhar-gaz sistemlerinde ortam sıcaklığının artması sonucu oluşan basınç yükselmelerine karşı sistemi korumak amaçlı en son noktada emniyet ventilleri kullanılmalıdır.
Ürün siparişini verirken; akışkan, sıcaklık, açma basıncı ve gereken tahliye kapasitesi göz önünde bulundurulmalıdır. Seçim konusundan destek almak için bizi arayınız. Tam kalkışlı emniyet ventili açma basıncı, çalışma basıncının min. %10 üzerinde olmalıdır. Buhar, doğalgaz ve vb. akışkanlar için açık kapak ve açık kaldırma tertibatlı ürün tipi seçilmelidir. Özellikle tahliyenin gerçekleştiği çıkış flanşından sonraki boru altına kondens birikimini ve sonuç olarak korozyonu engellemek için boşaltma deliği açılmış olmalıdır.
Malzeme Yapısı:
Fig. 12.921/12.922/12.923/12.924 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JL1040 Demir Döküm
Fig. 25.921/25.922/25.923/25.924 PN40 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 35.921/35.922/35.923/35.924 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 55.921/55.923 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Bağlantı:
Flanşlı
Anma Çapı:
DN15 (1/2” ) – DN100 (4” ) – Oransal kalkışlı flanşlı
Basınç Sınıfı:
PN16 ve PN40
Sıcaklık Aralığı:
Maks. 300ºC (EN-JL1040 Demir Döküm), 350ºC (EN-JS1049 Sfero Döküm), 450ºC (1.0619+N Çelik Döküm), 400ºC (1.4408 Paslanmaz Çelik)
Uygulama Alanı:
-Enerji üretimi
-Rafineriler
-Petrokimya tesisleri
-Kimya sektörü
-Gıda tesisleri
-Kağıt fabrikaları
