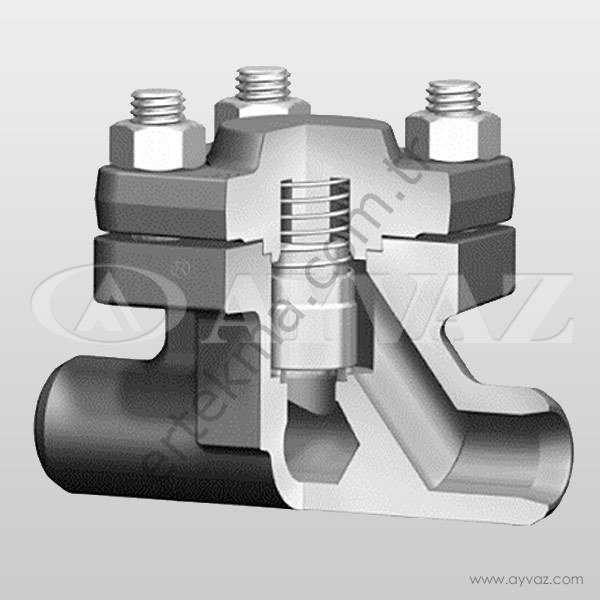

Orta Basınç Sınıfı Çek Vana
ARI-CHECKO-V MP Lift Çek Vana / Orta Basınç Sınıfı PN63-160
Çek vanalar genel olarak boru hatlarında geri dönüş koruması olarak kullanılmaktadır Özellikle ısıtma sistemlerinde; örneğin ısı değiştirici sisteminin durdurulması sonucunda kondensin geri akışını ve ters ısıtmayı engellemek için kullanılabilir. Flanşlı lift tip çek vana içindeki yayın açma basıncı standart olarak 0,15 bar’dır. Çek vanalarda oluşabilen en büyük sorun istikrardır, sistem parametrelerine göre çek vana çapının doğru belirlenmesi önemlidir.
Çek vanadaki akış tek yönlüdür. Ters yöndeki akış klapeyi kapatarak ters yönde akışın kesilmesine neden olur. Çek vanalardaki sızdırmazlık standart olarak metalik prensibe göre çalışır.
Malzeme Yapısı:
Fig. 46./48.003…40 PN63-100 – Gövde ve Kapak: 1.0460 Dövme Çelik / Klape: 1.4021+QT Paslanmaz Çelik (sertlş.)
Fig. 86./88.003…81 PN63-100 – Gövde ve Kapak: 1.7335 Y. Sıc. Çeliği / Klape: 1.7335 Y. Sıc. Çeliği, Stellit
Fig. 46.030…40 PN63 – Gövde ve Kapak: 1.0460 Dövme Çelik / Klape: 1.4021+QT Paslanmaz Çelik (sertlş.)
Fig. 47.030…40 PN100 – Gövde ve Kapak: 1.0460 Dövme Çelik / Klape: 1.4021+QT Paslanmaz Çelik (sertlş.)
Fig. 48.030…40 PN160 – Gövde ve Kapak: 1.0460 Dövme Çelik / Klape: 1.4021+QT Paslanmaz Çelik (sertlş.)
Fig. 46.030…80 PN63 – Gövde ve Kapak: 1.0460 Dövme Çelik / Klape: 1.4021+QT Paslanmaz Çelik (sertlş.)
Fig. 47.030…80 PN100 – Gövde ve Kapak: 1.0460 Dövme Çelik / Klape: 1.4021+QT Paslanmaz Çelik (sertlş.)
Fig. 48.030…80 PN160 – Gövde ve Kapak: 1.0460 Dövme Çelik / Klape: 1.4021+QT Paslanmaz Çelik (sertlş.)
Fig. 86.030…80 PN63 – Gövde: 1.5145 Alaşımlı Özel Çelik / Kapak: 1.7335 Y. Sıc. Çeliği / Klape: 1.7335 Y. Sıc.
Çeliği, Stellit
Fig. 87.030…80 PN100 – Gövde: 1.5145 Alaşımlı Özel Çelik / Kapak: 1.7335 Y. Sıc. Çeliği / Klape: 1.7335 Y. Sıc.
Çeliği, Stellit
Fig. 88.030…80 PN160 – Gövde: 1.5145 Alaşımlı Özel Çelik / Kapak: 1.7335 Y. Sıc. Çeliği / Klape: 1.7335 Y. Sıc. Çeliği, Stellit
Fig. 86.030…81 PN63 – Gövde ve Kapak: 1.7335 Y. Sıc. Çeliği / Klape: 1.7335 Y. Sıc. Çeliği, Stellit
Fig. 87.030…81 PN100 – Gövde ve Kapak: 1.7335 Y. Sıc. Çeliği / Klape: 1.7335 Y. Sıc. Çeliği, Stellit
Fig. 88.030…81 PN160 – Gövde ve Kapak: 1.7335 Y. Sıc. Çeliği / Klape: 1.7335 Y. Sıc. Çeliği, Stellit
Sit Halkası: Stellit
Bağlantı:
Flanşlı ve Alın Kaynak Boyunlu
Anma Çapı:
CHECKO-V DN10 (3/8” ) – DN100 (4” )
Basınç Sınıfı:
PN66, PN100 ve PN160
Sıcaklık Aralığı:
Maks. 450ºC (1.0460 Dövme Çelik), 550ºC (1.5415 Alaşımlı Özel Çelik ve 1.7335 Yüksek Sıcaklık Çeliği)
Uygulama Alanı:
-Enerji üretimi
-Rafineriler
-Petrokimya tesisleri
-Kimya sektörü
-Gıda tesisleri
-Kağıt fabrikaları
