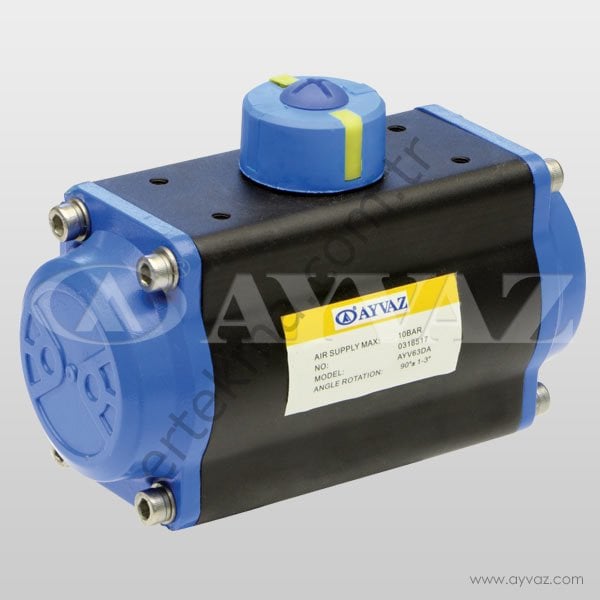

Pnömatik Aktüatör / Çift Etkili PAD-20
Pnömatik Aktüatör Çift Etkili
Çift Etkili Pnömatik Aktüatörler; kelebek vana, küresel vana ve damperlerin, on-off veya oransal kontrol edilmesini sağlar. Ayvaz Çift Etkili Pnömatik Aktüatörler, 90 derece dönüşlü olup, krameyer dişli sistemi ve pinion dişli sistemi ile imal edilmiştir. 6 bar basınçlı hava ile verebildiği tork değeri 11Nm-2900Nm arasındadır.
Tek etkili Aktüatör, yan kapakları içindeki yayların çıkarılmasıyla çift etkili tipe veya çift etkili aktüatör de, yay eklenerek tek etkili tipe dönüştürülebilir.
Yay dönüşlü Aktüatör; yanıcı, parlayıcı ve patlayıcı ortamlarda tercih edilirler. Herhangi bir sebeple aktüatör besleme havası kesilirse, vana aktüatör tarafından otomatik olarak kapatılarak akışkanın kontrolsüz dolaşımı engellenir. Çift etkili aktüatörlerde ise mutlaka hava basıncının yönlendirilmesi gerekir.
Çift etkili aktüatörlerde vananın açık-kapalı veya oransal kontrolu için mutlaka hava basıncının yönlendirilmesi gerekir.
Malzeme Yapısı:
Gövde: Epoksi Kaplı Alüminyum Enjeksiyon
Pistonlar: Alüminyum Döküm
Mil: Kadmiyum Kaplı Çelik
Sızdırmazlık Elemanı: Nitril Kauçuk
Bağlantılar:
ISO 5211
Nominal Çap:
DN15 (1/2”) – DN300 (12”)
Sıcaklık Aralığı:
Malzeme yapısına göre -20ºC’den 80ºC’ye kadar.
Uygulamalar:
-Kelebek vanalar ve küresel vanalar
