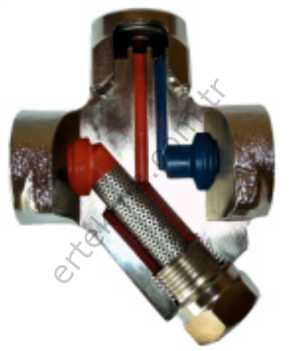

Termodinamik Buhar Kapanı(56.641)
ARI-CONA-TD Termodinamik Buhar Kapanı (Kondenstop)
Ari Cona-TD termodinamik buhar kapanı, değiştirilebilen kontrol ünitesi ve sıcaklık çemberli kapağı ile yağmur, rüzgar vb ortamlarda düşük sıcaklığın buhar kapanı fonksiyonuna olan etkisini minimize etmektedir. Buhar kapanı kesikli olarak çalışmaktadır ve ısı çemberi, hava şartlarının buhar kapanı performansı üzerindeki etkisini minimize etmektedir (Fig. 56.641 (Y) hariç). Koç darbesine karşı sağlam ve dayanıklıdır. Entegre edilmiş geri dönüş korumasına sahiptir (Kısaca çek vana mantığı ile çalışan bir yapıya sahiptir). BR640 modelinde dahili, BR641 modelinde harici bir pislik tutucu mevcuttur. Tüm montaj konumlarında monte edilebilir. Hızlı montaj için optimize edilmiş tasarıma sahiptir. Cona-TD termodinamik buhar kapanlarının gövde ile kapak arasındaki sızdırmazlık dişli yapı ile metal-metale sağlanmaktadır. Bu şekilde bakım işlemi kolayca yapılabilmekte ve kapak contasına ihtiyaç duyulmadığı için contanın temini ve kaybolması sıkıntısı yaşanmamakta, bütün bakım işlemi hızlı bir şekilde yapılabilmektedir. Aşağıdaki şekilde görüldüğü gibi seçenek olarak harici pislik tutuculu modellerde blöf vanası ile kullanılabilmektedir. 1 bar’ın altındaki fark basınçlarında termodinamik buhar kapanı kullanımı tavsiye edilmez.
Malzeme:
PN40 - Fig 45.640(dahili pislik tutuculu) Gövde ve Kapak: 1.0460 Dövme Çelik
PN40 - Fig 85.640(dahili pislik tutuculu) Gövde ve Kapak: 1.5415 (16Mo3) Yüksek Sıcaklık Çeliği
PN40 - Fig 55.640(dahili pislik tutuculu) Gövde ve Kapak: 1.4541 Paslanmaz Çelik
PN63 - Fig 86.640(dahili pislik tutuculu) Gövde ve Kapak: 1.5415 (16Mo3) Yüksek Sıcaklık Çeliği
PN63 - Fig 56.641(harici pislik tutuculu) Gövde ve Kapak: A743 CA40 (1” çapta 1.4006) Paslanmaz Çelik
Bağlantılar:
Dişli, flanşlı, soket kaynak boyunlu ve alın kaynak boyunlu
Anma Çapı:
DN15 (1/2” ) - DN25 (1” )
Basınç Sınıfları:
PN40 ve PN63
Kontrolör (Maks. Çalışma Fark Basıncı):
R32 (32bar), R42 (42bar)
Çalışma Sıcaklığı:
Maks. Çalışma Sıcaklığı - Fig. 45.640/45.641/85.640/85.641 450 °C, Fig. 55.640/55.641/56.641 400 °C
Uygulama:
- Kurutma Üniteleri
- Presleme Üniteleri
- Buhar Ceketli Borular
- Ütüler
