Termostatik Vana
ARI-TEMPTROL Sıcaklık Kontrolörü
ARI-Temptrol Sıcaklık Kontrolörü, harici enerji kullanmadan kapiler sıvısı sayesinde soğutma veya ısıtma için kullanılan düzenleyicilerdir.

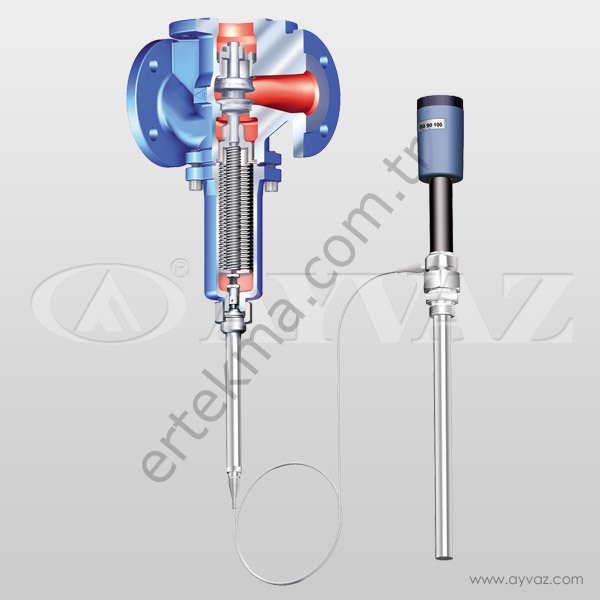

Termostatik vana; körüklü veya körüksüz basınç dengeli vana gövdesi ve termal kontrolörden oluşmaktadır, Ayarlanan sıcaklığa bağlı olarak ısıtma sistemlerinde sıcaklık yükseldiğinde vana kapatır, soğutma sistemlerinde sıcaklık yükseldiğinde vana açar. Termostatik vanaların özellikleri aşağıda belirtildiği gibidir.
Özellikleri:
- Seçilen termal kontrolöre göre oransal olarak, yardımcı enerjiye ihtiyaç olmaksızın çalışır ve az bakım gerektirirler.
- Geniş ayar sahalarına sahiptirler ve set değeri kolay ayarlanabilir.
- Sıkı kapatan, tek oturtmalı basınç dengeli vanalar da basınç metal körük ile dengelenmiştir. Sıvı, gaz ve buhar halindeki akışkanlarda, özellikle ısı ileten su, yağ ve buharda kullanılabilirler.
- Gövde malzemesi isteğe göre demir döküm, sfero döküm, çelik döküm veya paslanmaz çelik döküm olabilir.
- Çift termal kontrolör bağlantı parçası ile sıcaklık kontrölörü ikinci bir termal kontrolör veya termal dedektör bağlayabilme olanağı vardır. Hava ve gazlar için spiral tasarıma sahip termal kontrolörler kullanılmaktadır.
- Bir termal dedektör sadece aletler kullanılarak sıcaklık ayarı yapabilen bir termal kontrolördür.
Malzeme Yapısı:
Fig. 12.771…1…1 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 12.772…1…1 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 12.771 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 12.772 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 22.771 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 22.772 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.771 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.772 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 35.771 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 35.772 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 55.771 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 55.771 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 72.771...2…1 PN16 - Gövde: CC499K / Kapak: CW614N
Fig. 45.771...2…1 PN16 - Gövde: SA105 / Kapak: 1.0460
Fig. 45.772...2…1 PN16 - Gövde: SA105 / Kapak: 1.0460
Fig. 12.775 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 22.775 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.775 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.775 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 35.775 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 55.775 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 12.775…1…1 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Dökü
Fig. 72.775...2…1 PN16 - Gövde: CC499K / Kapak: CW614N
Fig. 12.773 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 12.774 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 22.773 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 22.774 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.773 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 23.774 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 35.773 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 35.774 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 55.773 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 55.774 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik
Fig. 12.773…1…1 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 12.774…1…1 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JS1049 Sfero Döküm
Fig. 72.773...2…1 PN16 - Gövde: CC499K / Kapak: CW614N
Bağlantı:
Flanşlı ve Dişli
Anma Çapı:
DN15 (1/2” ) – DN100 (4” )
Basınç Değerleri:
Maks. 16 bar (EN-JL1040 Demir Döküm), 25 bar (EN-JS1049 Sfero Döküm), 40 bar (1.0619+N Çelik Döküm, 1.4408 Paslanmaz Çelik)
Sıcaklık Aralığı:
Maks. 300ºC (GG25 Pik Döküm), 350ºC (GGG40.3 Sfero Döküm), 450ºC (1.0619+N Çelik Döküm), 400ºC (1.4408 Paslanmaz Çelik)
Uygulamalar:
-Enerji üretimi
-Rafineriler
-Petrokimya tesisleri
-Kimya sektörü
-Gıda tesisleri
-Kağıt fabrikaları
