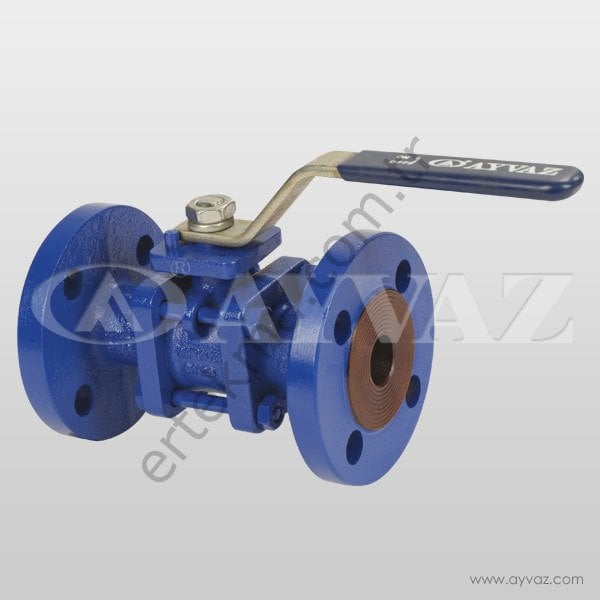

TGV-10 Tam Geçişli Üç Parçalı Küresel Vana

TGV-10 Üç Parçalı Tam Geçişli Küresel Vana

Küresel vanalarda esas eleman, ortasında delik bulunan bir küredir. Bu kürenin 90° dönüşünde tam açık pozisyondan tam kapalı poziyona geçilir. Küresel vanalar çok açılıp kapanan veya çabuk açılıp kapanması istenen yerlerde öncelikle kullanılırlar.

Avantajları, basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.

Sızdırmazlık; kürenin sızdırmazlığı ve milin sızdırmazlığı olarak iki kademeden oluşur.

Ayvaz TGV-10 Üç Parçalı Tam Geçişli Küresel Vanalar, açma-kapama ve akış kontrolü sağlayan önemli kontrol elemanlarıdır. Yapıları ve akışkan geçiş şekli nedeniyle küresel vanalar en az basınç kaybına sahip vanalardır. Özellikle Ayvaz TGV-10 Tam Geçişli Küresel Vanalar ile aynı çaptaki boruda oluşan basınç kaybına " eşdeğer bir basınç kaybı” sağlanır.

ISO 5211’e uygun üst flanşı mevcut olup, aktüatör takımına uygundur.

Malzeme Yapısı:
Gövde: GG25 Pik Döküm

Bağlantılar:
Flanşlı

Nominal Çap:
DN15 (1/2” ) – DN200 (8” )

Basınç Değerleri:
Maks. 16 bar’ a kadar

Sıcaklık Aralığı:
Malzeme yapısına göre -10°C’den 180°C’ ye kadar.

Uygulamalar:
-Isıtma-soğutma hatları
-Gıda tesisleri
-Gemi inşaatları
-Kağıt fabrikaları
