Vorteks Debimetre / Daldırma Tip / BS-10

Vorteks Buhar Sayacı

Vorteks Buhar Sayacı aşağıdaki nedenlerle kullanılmaktadır.

1) Sistem Verimliliği
Buhar sayacını ile farklı sebeplere bağlı olarak verimin ne kadar düştüğünden başlayarak; ünite, bölüm, işletme, kazan verimlerinin düşme miktarları gözlenebilir ve verimliliğin arttırılması için adım atılabilir.

2) Enerji Verimliliği
Buhar sayaçları enerjinin geri kazanılmasına yönelik yapılan tüm çalışmalar sonucundaki uygulamaların fayda derecesini kontrol eder.

3) Prosesin Kontrolü
Buhar sayaçları prosese istenilen buhar miktarının verilip verilmediğini, verilen buharın sıcaklık ve basıncının kontrol edilmesini sağlar.

4) Buhar Maliyeti
Tüm tesisin veya tesis içerisindeki çeşitli ünitelerin hatta ünite içindeki herhangi bir makinanın birim ürün buhar maliyetini tespiti için buhar sayacı kullanılmaktadır.

Buhar Sayacı Seçiminde Dikkat Edilmesi Gereken Hususlar

1- Buhar Miktarı
Sistem içerisinde belirlenmiş olan buhar hızına göre minimum ve maksimum buhar kapasiteleri net olarak belirtilebilmelidir. Sayacın minimum ve maksimum akışı ölçebilme kapasitesine göre hassasiyet oranı ortaya çıkmaktadır.

Buhar Miktarı Oranı = Maks. Buhar Miktarı/Minimum Buhar Miktarı

Bu oran Sierra Vorteks Buhar Sayacı’nda 40/1’dir.

2-Hassasiyet
Buhar sayacı borudan geçen gerçek debi miktarına karşılık ± %1 gibi bir hassasiyete sahiptir.
Örnek olarak; Gerçek debi değeri 1000 kg/h ise sayaçtan okunan debi miktarı 1010 kg/h ile 990 kg/h arasındadır.

3-Tekrar Edebilme Özelliği
Buhar sayacı aynı miktar debi için her zaman aynı değeri gösterebilmelidir. Sierra Daldırma Vorteks Buhar Sayacı borunun tam merkezinden ve tek noktadan değerleri ölçtüğü için bu konuda çok kaliteli bir üründür. Bir buhar sayacının kabiliyetini sağlıklı şekilde gerçekleştirebilmesi için seçim aşamasında değerlerin doğru verilmesinin önemli olduğu gibi, en az onun kadar önemli olan montaj detayları çok önemlidir. Sayaç öncesi ve sonrasında belirli uzunlukta üzerinde herhangi bir armatürün bulunmadığı düz mesafeler olması gerekmektedir.

Avantajları
1- Daldırma tip buhar sayacı DN50-DN300 arasındaki tüm çaplara uygulanabilmektedir.
2- Borunun 360° tüm çevresinden (90°) dik olarak her şekilde montaj edilebilir.
3- Sıcaklık, basınç gibi değerleri tek noktadan ölçtüğü için hassasiyeti yüksektir.
4- Kolay montaj ve demontaj, kolay bakım
5- Düşük işçilik ve malzeme maliyeti
6- Daha düşük mesafelerde düz boru hattına ihtiyaç duyar.
7- Minimum 5 mikro siemens iletkenlik olması kaydıyla su için de kullanılabilme özelliği.
8- Minimum ve maksimum buhar miktarı ölçüm oranı 1/40’tır.

Özellikler
• Gaz, sıvı ve buharın kütlesel ve hacimsel ölçümü
• Smart elektronik ünite ve vorteks tipi ile ideal buhar ölçümü
• Çok değişkenli 5 farklı parametre ölçümü
- Kütlesel ölçüm,
- Hacimsel ölçüm,
- Sıcaklık ölçüm,
- Basınç ölçümü,
- Özkütle ölçümü,

• Boruya tek noktadan bağlantı,
• Bağlantı tipi olarak fl anşlı (1/2”-8”) ve daldırma tip (2” ve üstü çaplar için) şeklindedir.
• 6 adet tuş takımı ve display yardımı ile sahada debi aralığı, boru çapı, 4-20 mA çıkış ve alarm ayarı,
• Patlamaya karşı koruyucu camlı bölme içerisinde 6 adet buton vasıtasıyla ayarlanabilme özelliği,
• Maksimum ölçülebilecek debinin 1/40’ını görebilme özelliği,
• Maks. sıcaklık -200°C’den 400°C’ye kadar,
• Dondurucu özelliği olan oksijen, nitrojen, argon ve karbondioksiti -200°C’ye kadar ölçebilme özelliği,
• Maks. basınç 100 bar,
• Yüksek basınçlar için 345 bar’a kadar dayanıklı tipi mevcuttur.
• Buhar uygulamaları için idealdir.
• Doğal gaz ölçümleri için AGA-8 yazılım özelliği,
• HART protokol haberleşme sistemi 4-20 mA çıkış sinyali (Opsiyonel Modbus Haberleşme Sistemi)
• FM Sertifi kası ve ATEX (Ex-Proof) onayı
• Ürünün montajını yaparken akış yönüne, montaj yerine eksen kaçıklığı olmamasına ve 90° dik olmasına, paslanmaz kaynak yapılmasına dikkat edilmelidir.

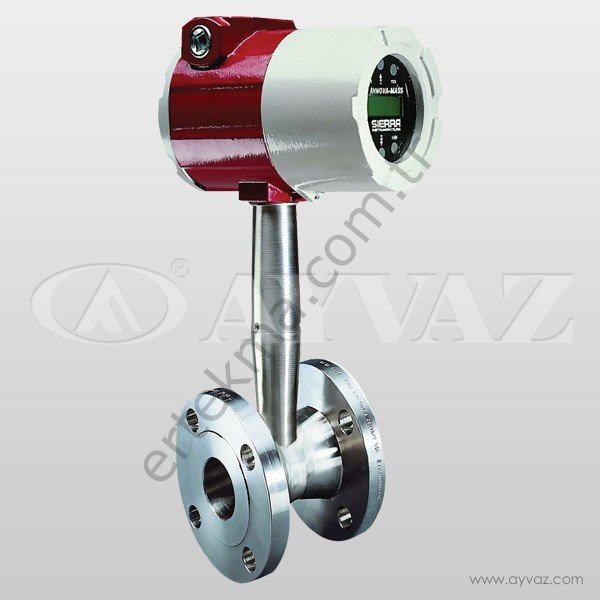

Sierra Daldırma Tip Vorteks buhar sayacı tek noktadan 5 proses parametresi okuma özelliğine sahiptir. Akışkan hızını, sıcaklığı ve basıncı okuyarak akış bilgisayarı ile kütlesel debi ve özgül ağırlığı hesaplar. Tüm proses verilerini tümleşik tek noktadan tespit ettiği için ölçüm hassasiyeti yüksektir. Daldırma tiplerde montaj ve işçilik maliyeti düşüktür. Daldırma tipi 241 Innova-mass’in DN50 ve üstü tüm çaplar için uygundur. Flanşları DIN ve ANSI normlarında seçilebilir, fl anşlı ve daldırma tip olduğu gibi wafer tipleri de mevcuttur. Innova-mass 240’ın DN15 ile DN200 arası tüm çapları mevcuttur.

Flanşları DIN ve ANSI normlarında seçilebilir, flanşlı ve daldırma tipleri olduğu gibi wafer tipleri de mevcuttur. 241-Daldırma modeli boruya dik monte edildiği sürece boru etrafında her zaman calışır.
