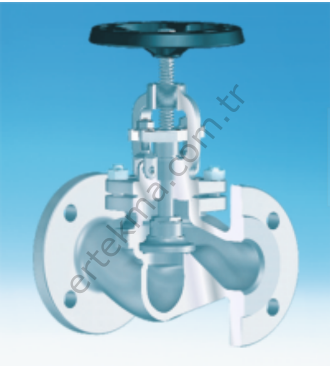

YUMUŞAK SALMSTRALI GLOBE VANA
ARI-STOBU Baskılı Tip Kesme Vanası
ARI-Stobu, mil sızdırmazlığı saf grafit salmastra tarafından sağlanan bir kesme vanasıdır. Yumuşak salmastralı kesme vanası standart olarak metalik sızdırmazlık prensibine göre çalışır. ARI-Stobu, marjinal sit ve klape yapısı arttırılmış kısma fonksiyonuna sahiptir. Farklı klape ve sit tasarımı kesme etkisini arttırır. Opsiyonel olarak ayar klapesi, yumuşak contalı ayar klapesi, yaylı gevşek klape (çek vana fonksiyonlu), basınç denge klapesi sunulabilir. Görece daha az kullanılan vanalar olarak düşünüldüğünde ARI-Stobu uzun ömürlü ve ekonomik bir kesme vanasıdır. Denizcilik uygulamaları için bronz iç aksamlı tasarım sunulabilmektedir. Standart olarak düz geçişli, y-tipi ve köşe tipi gövde tasarımları mevcuttur. ARI-Stobu; bronz ve paslanmaz iç aksam, dişli burçlu kapak üstü, flap tipi cıvata, yüksek gerginliğe sahip yumuşak salmastra, paslanmaz çelik sit, paslanmaz çelik mil, paslanmaz çelik klape, mükemmel zeta değeri, vb. birçok özelliği standart olarak sunan bir kesme vanasıdır.
Malzeme Yapısı:
Fig. 12.006 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JL1040 Demir Döküm / Klape: 1.4021+QT
Fig. 12.306 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JL1040 Demir Döküm / Klape: CuZn35Ni3Mn2AlPb
Fig. 22.006 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm / Klape: 1.4021+QT
Fig. 23.006 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm / Klape: 1.4021+QT
Fig. 22.306 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm / Klape: CuZn35Ni3Mn2AlPb
Fig. 23.306 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm / Klape: CuZn35Ni3Mn2AlPb
Fig. 34.006 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm / Klape: 1.4021+QT
Fig. 35.006 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm / Klape: 1.4021+QT
Fig. 34.306 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm / Klape: CuZn35Ni3Mn2AlPb
Fig. 35.306 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm / Klape: CuZn35Ni3Mn2AlPb
Fig. 45.006 PN40 - Gövde: 1.0460 Dövme Çelik / Kapak: 1.0619+N Çelik Döküm / Klape: 1.4021+QT
Fig. 52.006 PN16 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik / Klape: 1.4571
Fig. 54.006 PN25 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik / Klape: 1.4571
Fig. 55.006 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik / Klape: 1.4571
Fig. 45.005 PN40 - Gövde: 1.0460 Dövme Çelik / Kapak: 1.0619+N Çelik Döküm / Klape: 1.4021+QT
Fig. 35.005 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm / Klape: 1.4021+QT
Fig. 52.009 PN16 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik / Klape: 1.4571
Fig. 54.009 PN25 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik / Klape: 1.4571
Fig. 55.009 PN40 - Gövde: 1.4408 Paslanmaz Çelik / Kapak: 1.4408 Paslanmaz Çelik / Klape: 1.4571
Fig. 12.007 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JL1040 Demir Döküm / Klape: 1.4021+QT
Fig. 12.307 PN16 - Gövde: EN-JL1040 Demir Döküm / Kapak: EN-JL1040 Demir Döküm / Klape: CuZn35Ni3Mn2AlPb
Fig. 22.007 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm / Klape: 1.4021+QT
Fig. 23.007 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm / Klape: 1.4021+QT
Fig. 22.307 PN16 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm / Klape: CuZn35Ni3Mn2AlPb
Fig. 23.307 PN25 - Gövde: EN-JS1049 Sfero Döküm / Kapak: EN-JS1049 Sfero Döküm / Klape: CuZn35Ni3Mn2AlPb
Fig. 34.007 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm / Klape: 1.4021+QT
Fig. 35.007 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm / Klape: 1.4021+QT
Fig. 34.307 PN25 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm / Klape: CuZn35Ni3Mn2AlPb
Fig. 35.307 PN40 - Gövde: 1.0619+N Çelik Döküm / Kapak: 1.0619+N Çelik Döküm / Klape: CuZn35Ni3Mn2AlPb
Bağlantılar:
Flanşlı ve Alın Kaynak Boyunlu
Anma Çapı:
DN15 (1/2”) – DN500 (20”)
Basınç Sınıfları:
PN16, PN25 ve PN40
Sıcaklık Aralığı:
Maks. 300ºC (EN-JL1040 Demir Döküm), 350ºC (EN-JS1049 Sfero Döküm), 450ºC (1.0619+N Çelik Döküm)
Uygulamalar:
-Enerji üretimi
-Rafineriler
-Petrokimya tesisleri
-Kimya sektörü
-Gıda tesisleri
-Kağıt fabrikaları
