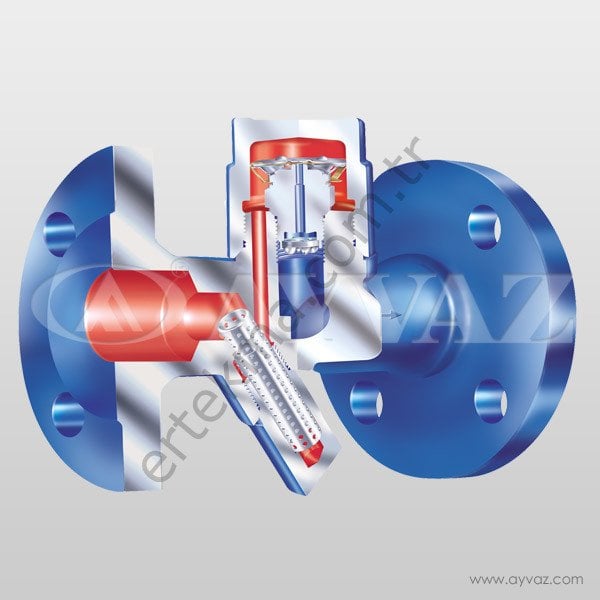

ARI-CONA-M Termostatik Buhar Kapanı (Kondenstop)
Ari Cona-M termostatik buhar kapanı, çok hafif alt-soğutulmuş(sub-cooling) kondensin tahliyesi için uygundur. Otomatik hava tahliyesini tesiste kullanıldığı noktada başlangıç ve işletme esnasında yapar. Yüksek hassasiyete ve tam kontrol karakteristiğine sahiptir. Koç darbesine karşı sağlam ve dayanıklıdır. Entegre edilmiş geri dönüş korumasına sahiptir, Kısaca çek vana mantığı ile çalışan bir yapıya sahiptir (Fig. 610/612/611/613 (kontrolör R5 (5bar) ile değil)). Tamamı dahili, Fig. 612/613 (Y) harici bir pislik tutucuya sahiptir. Hızlı montaj için optimize edilmiş tasarıma sahiptir (Fig. 610 PN16, Fig. 616 dışında). Tüm montaj konumlarında monte edilebilir (dişli kapağın aşağıya doğru baktığı konum hariç). Cona-M termostatik buhar kapanlarının gövde ile kapak arasındaki sızdırmazlık dişli yapı ile metal-metale sağlanmaktadır (PN40, DN15-25). Bu şekilde bakım işlemi kolayca yapılabilmekte ve kapak contasına ihtiyaç duyulmadığı için contanın temini ve kaybolması sıkıntısı yaşanmamakta, bütün bakım işlemi hızlı bir şekilde yapılabilmektedir. Kondens alt-soğutma (sub-cooling) sürekli olarak ayarlanabilir (kullanma talimatlarını dikkate alınız). Değişik tipte kapsüller mevcuttur (5K’dan 40K’ya kadar).
Malzeme Yapısı:
PN16 – Fig. 12.610/12.616 (Dahili pislik tutuculu) Gövde ve Kapak: EN-JL1040 Pik Döküm
PN16 – Fig. 52.614 (Dahili pislik tutuculu) Gövde ve Kapak: 1.4305 Paslanmaz Çelik
PN16 – Fig. 52.615 (Dahili pislik tutuculu) Gövde ve Kapak: 1.4301 Paslanmaz Çelik
PN40 – Fig. 55.614 (Dahili pislik tutuculu) Gövde ve Kapak: 1.4305 Paslanmaz Çelik
PN40 – Fig. 55.615 (Dahili pislik tutuculu) Gövde ve Kapak: 1.4301 Paslanmaz Çelik
PN40 – Fig. 55.619 (Dahili pislik tutuculu) Gövde ve Kapak: 1.4305 Paslanmaz Çelik
PN40 – Fig. 45.611 (Dahili pislik tutuculu) Gövde: ve Kapak: 1.0460 Dövme Çelik
PN40 – Fig. 55.611 (Dahili pislik tutuculu) Gövde ve Kapak: 1.4541 Paslanmaz Çelik
PN40 – Fig. 85.611 (Dahili pislik tutuculu) Gövde ve Kapak: 1.5415 (16Mo3) Yüksek Sıcaklık Çeliği
PN40 – Fig. 45.610 (Dahili pislik tutuculu)/45.616(4-6-10 kapsüllü) Gövde: ve Kapak: 1.0460 Dövme Çelik
PN40 – Fig. 55.610 (Dahili pislik tutuculu) Gövde ve Kapak: 1.4541 Paslanmaz Çelik
İç aksam: Paslanmaz Çelik
Bağlantılar:
Dişli, flanşlı, soket kaynak boyunlu, alın kaynak boyunlu, alın kaynağı birleşimi
Montaj Ekseni:
Tüm montaj konumlarında monte edilebilir (dişli kapağın aşağıya doğru baktığı konum hariç).
Nominal Çap:
DN15 (1/2” ) – DN50 (2” )
Basınç Değerleri:
PN16-PN40
Kontrolörler (Maks. Çalışma Fark Basıncı):
R5 (5bar), R13 (13bar), R21 (21bar),R22 (22bar), R32 (32bar)
Çalışma Sıcaklığı:
Maks. Çalışma Sıcaklığı – Fig. 12.630/12.631/55.630/55.631/42.639/55.639 300 ºC, Fig. 25.630/25.631/45.633/85.637/85.638 350 ºC, Fig. 45.630/45.631/45.639 400 ºC, Fig. 86.631/87.631(16Mo3) 450 ºC, Fig. 87.631(13CrMO4-5) 525 ºC, Fig. 88.631/88.632 550 ºC
Uygulama:
- Takip hatları
- Isıtma bataryaları
- Tanklar
- Tavalar-tablalar
- Kurutma silindirleri
- Fırınlar
